產品詳細
產品名稱： 陶瓷PTC貼片熱敏電阻（CPTC）
發布日期： 2021-05-21
點擊數： 3720
二維碼：
簡述： 陶瓷PTC貼片熱敏電阻（CPTC）
產品詳情

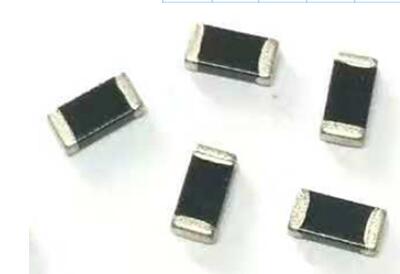

陶瓷PTC貼片熱敏電阻（CPTC）
熱敏電阻器（Thermistor）是一種電阻值對溫度極為靈敏的半導體元件，又可分為負溫度系數（NTC）熱敏電阻和正溫度系數（PTC）
熱敏電阻。
NTC：Negative Temperature Coefficient. 溫度上升，阻值下降；
PTC：Positive Temperature Coefficient. 溫度上升高于轉換溫度點，阻值上升
CPTC：Ceramic Positive Temperature Coefficient Thermistor（陶瓷型正溫度系數熱敏電阻），是以半導體陶瓷材料設計的一種熱
敏電阻，主要材料是碳酸鋇，并添加少量稀土、受主元素以及玻璃等添加劑，經過高溫燒結形成具有溫度敏感性的半導體電阻。在居
里溫度以下具有小電阻，超過居里溫度時，阻值隨溫度升高呈階躍性的增高，用于線路中過熱傳感，起到過熱和過流保護作用。
過熱保護：由于溫度變化引起的電阻急劇變化，可使用與PTC熱敏電阻串聯連接的電路在多個區域?qū)崿F(xiàn)精確探測過熱?？捎糜贔ET、功率
IC和其它發熱區域的過熱檢測。
過流保護：當異常電流通過時，PTC陡然發熱，阻值快速上升至高阻態，從而限制或阻斷電流，保護電路不受損壞。電流恢復正常后，
PTC也降至初始低阻態，電路恢復正常工作。其工作原理與保險絲相似，并且可以重復使用。
貼片PTC熱敏電阻（表面貼裝型陶瓷正溫度系數熱敏電阻），采用具有優異可靠性及性能的陶瓷材料制成的貼片式元件。具有高可靠性
和快速保護特點，使設備變得更安全且免維護。與具有相同特性的有機PTC元件（PPTC）和片式電阻器相比，陶瓷貼片PTC熱敏電阻具有
更高的可靠性，且貼裝后電性變化較小，使用壽命長。這有助于客戶縮小設備尺寸和提高性能。
CPTC貼片熱敏電阻特征：
1）瓷體表面采用玻璃包封，耐潮濕性能好，可靠性與穩定性高；
2）體積小，無引線，焊接性能優良，適合高密度表面貼裝；
3）可減少IC端口數，促進設備小型化；
4）利用電氣阻抗急速變化特性，具有良好的抗噪性。
CPTC貼片熱敏電阻應用：
1）過熱傳感：開關電源、混合電路中功率晶體管、功率LED和功率IC的過熱傳感；
2）液晶電視機、數碼相機、音響等視聽設備的過熱傳感；
3）電腦、打印機、掃描儀、復印機等信息設備的過熱傳感；
4）傳真機、手機、耳機、移動電話基站等通訊設備的過熱傳感；
5）汽車儀表、驅動引擎控制ECU、ABS系統等汽車電子設備的過熱傳感；
6）冰箱、空調、洗衣機、照明設備等家用電子設備的過熱傳感。
CPTC貼片熱敏電阻電性參數：
|
型號 |
居里溫度 (℃) |
傳感溫度 (4.7kΩ) （℃） |
傳感溫度 (47kΩ) （℃） |
允許電壓 （V） |
電阻值(25℃) (Ω) |
工作溫度范圍 (℃) |
|
CPS0603X471Q120 |
120 |
135±5℃ |
150±7℃ |
32 |
470±50% |
-20～160 |
|
CPS0603X471Q110 |
110 |
125±5℃ |
140±7℃ |
32 |
470±50% |
-20～150 |
|
CPS0603X471Q100 |
100 |
115±5℃ |
130±7℃ |
32 |
470±50% |
-20～140 |
|
CPS0603X471Q090 |
90 |
105±5℃ |
120±7℃ |
32 |
470±50% |
-20～130 |
|
CPS0603X471Q080 |
80 |
95±5℃ |
110±7℃ |
32 |
470±50% |
-20～120 |
|
CPS0603X471Q070 |
70 |
85±5℃ |
100±7℃ |
32 |
470±50% |
-20～110 |
|
CPS0603X471Q060 |
60 |
75±5℃ |
90±7℃ |
32 |
470±50% |
-20～100 |
|
CPS0603X471Q050 |
50 |
65±5℃ |
80±7℃ |
32 |
470±50% |
-20～90 |
|
型號 |
居里溫度 (℃) |
傳感溫度(4.7kΩ) （℃） |
允許電壓 （V） |
電阻值(25℃) (Ω) |
工作溫度范圍 (℃) |
|
CPS0805X471Q120 |
120 |
135±5℃ |
32 |
470±50% |
-20～150 |
|
CPS0805X471Q110 |
110 |
125±5℃ |
32 |
470±50% |
-20～140 |
|
CPS0805X471Q100 |
100 |
115±5℃ |
32 |
470±50% |
-20～130 |
|
CPS0805X471Q090 |
90 |
105±5℃ |
32 |
470±50% |
-20～120 |
|
CPS0805X471Q080 |
80 |
95±5℃ |
32 |
470±50% |
-20～110 |
|
CPS0805X471Q070 |
70 |
85±5℃ |
32 |
470±50% |
-20～100 |
